Location Grue GEO 500 kg

Référence : GEO

Charge utile : 500 kg

Hauteur de levage : 55 m

Poids : 2 500 kg

Charge utile

500 kg

Hauteur de levage

55 m

Poids

2 500 kg

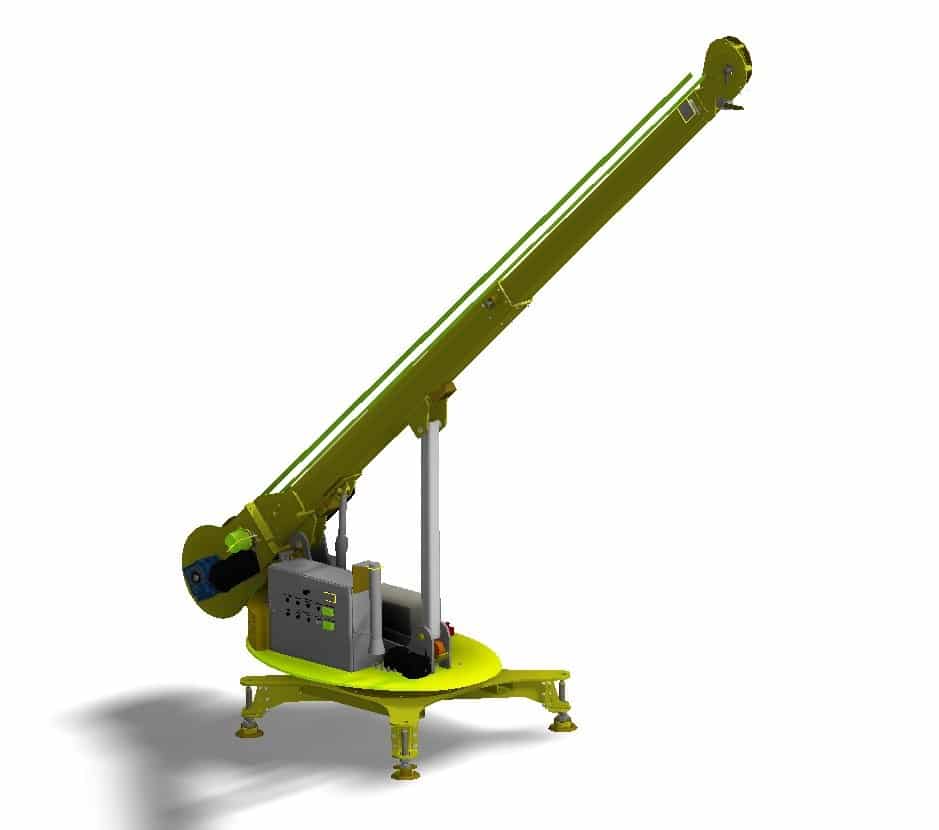

Grue GEO 500 kg – spécialement développée pour répondre aux besoins de levage – qu’il s’agisse de matériels ou de personnel – sur les chantiers souterrains pour lesquels les espaces de travail ou les zones d’accès sont exigus (tunnels routiers et ferroviaires, réseaux de métro, galeries d’assainissement des eaux, mines et carrières…). La grue GEO se veut à la fois compacte, transportable et polyvalente.

Collectivités & Services Techniques
Déménagement
Eau & Assainissement
Éclairage & Alimentation Temporaire
Energies renouvelables (Éolien, Solaire, Hydraulique)
Entretien des espaces verts
Ferroviaire & Travaux sur voies
Festivals, Expositions, Sport
Gaz, Pétrole & Hydrocarbures
Gros œuvre & Second œuvre
Installation thermique, sanitaire
Levage & Manutention
Levage & Tirage
Maintenance industrielle
Montage de Structures Scéniques
Nucléaire & Installations sensibles (centrales, sites traitement déchets)
Ouvrages d’art (ponts, tunnels, barrages)
Réhabilitation & Renforcement de structures
Réseaux électriques (Haute et basse tension, souterrains & aériens)
Revêtement
Terrassement & Génie civil
Traitement des Déchets & Recyclage
Travail en hauteur
Voirie et Réseaux Divers (VRD)

Caractéristiques techniques

TREUIL :
Charge utile :
500 kg
Alimentation :
400 V tri/50 Hz
Puissance moteur :
4 kW
Vitesse de levage de charge :
de 41 à 45m/min
Profondeur de levage :
55 m
Diamètre de câble de levage :
8 mm
Longueur télécommande :
8 m
STRUCTURE :
Angle de rotation maxi :
300°
Portée de l'axe de rotation :
3,45 m
Portée (pieds) :
2,70 m
Hauteur maxi sous crochet :
4,55 m
Hauteur de flèche hors tout :
5,75 m
Encombrement au sol :
1,7 x 1,7 m
Encombrement à l'axe de rotation :
Rayon 2,1 m
Poids total :
2 500 kg
Pression par pied (sol stable) :
1 800 kg (soit 6 kg/cm²)

Demander un devis

Observations

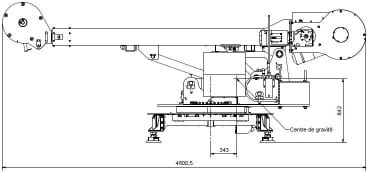

  • Dimensions pour le transport : 4800 x 1700 x 1850 mm (L x l x H)
  • Les lests et les treuils sont intégrés à la grue
  • Démarrage et arrêt progressif (pour le levage et la rotation)
  • Fin de course haut mécanique et fin de course bas réglable (à faire lors de l'installation)
  • Fin de course de rotation (à régler lors de l'installation)
  • Fournie avec une télécommande débrochable basse tension avec arrêt d'urgence
  • Dans le cadre d'une alimentation sur secteur, prévoir une alimentation 400V / 50 Hz / 16A : 3 pôles + terre (prise)
  • Dans le cadre d'une alimentation par groupe électrogène, prévoir une puissance minimum : 20 KVA
  • Protection électrique par Dispositif Différentiel Résiduel de type B

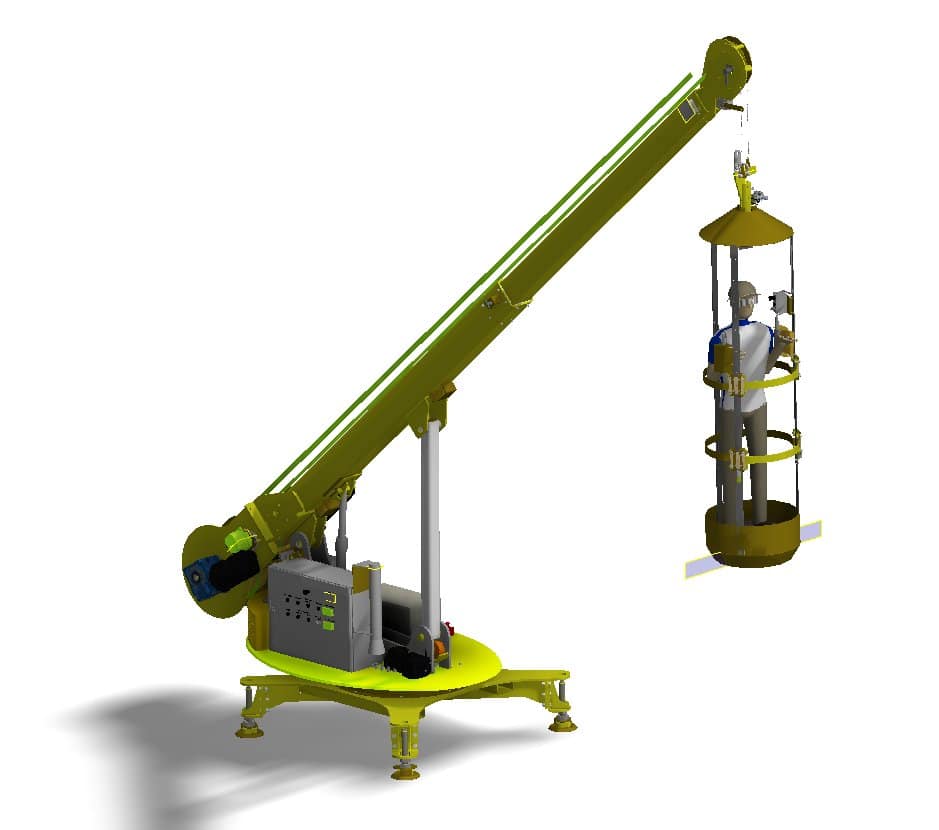

  • La grue GEO peut être convertie en grue de levage de personnel (avec la nacelle). Une personne à la fois dans la nacelle et la présence d'un conducteur surveillant en permanence à côté de la grue est obligatoire
  • L'opérateur conducteur surveillant doit avoir suivi une instruction à la conduite (nominative) pour l'utilisation en levage de personne
  • Nacelle éclairée automatiquement
  • Les opérations de levage en mode P (personnel) se font depuis la nacelle (double poignée de commande de type homme mort)
  • Classement FEM : M8-5m (8h par jour en pleine charge)

Options

  • NACELLE 1 personne
  • Charge utile max (1 personne): 125 kg
  • Vitesse de levage pour levage de personne : de 29 à 31m/min
  • Diamètre de câble de l'antichute : 11,50 mm
  • Dimensions nacelle (Ø x H) : Ø 665 mm x 2 470 mm
  • Poids de la nacelle : 85 kg
  • Hauteur maxi sous nacelle : 1,7 m

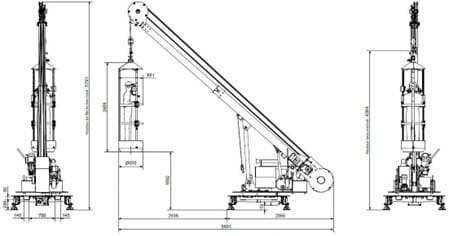

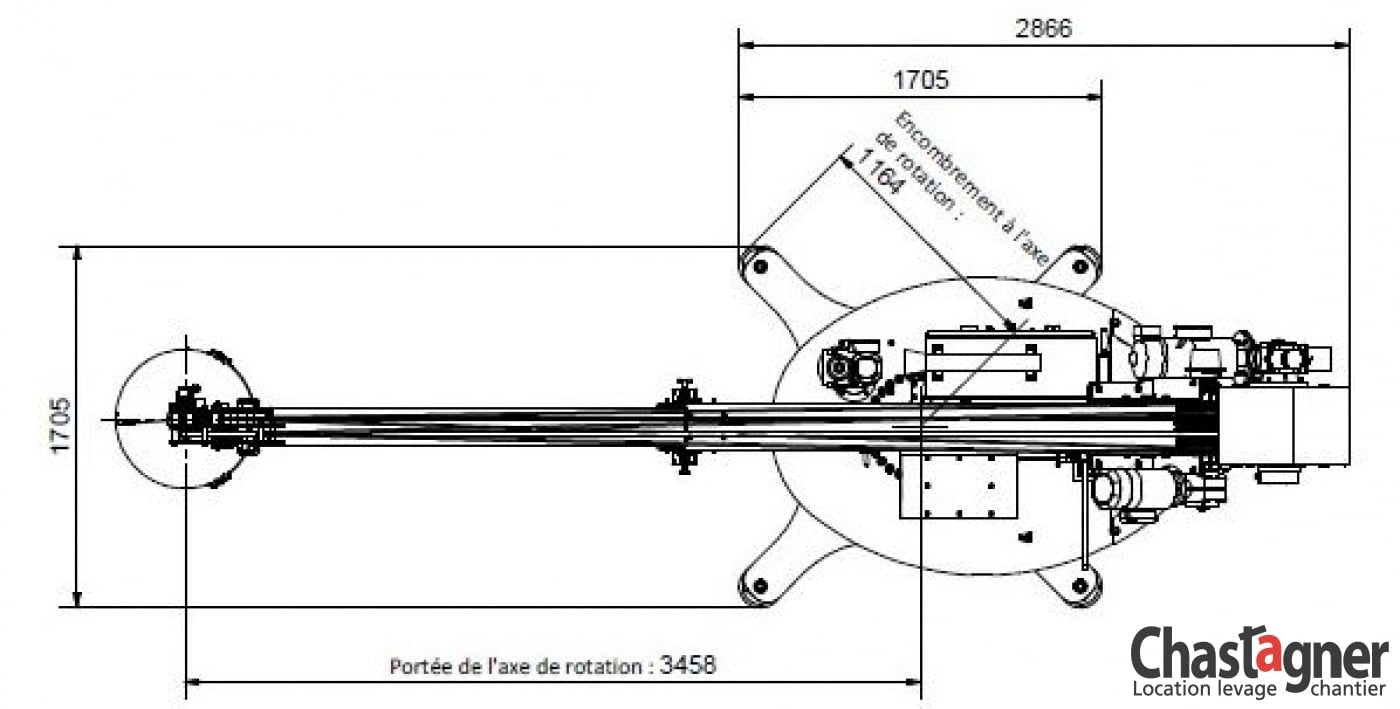

Schémas
